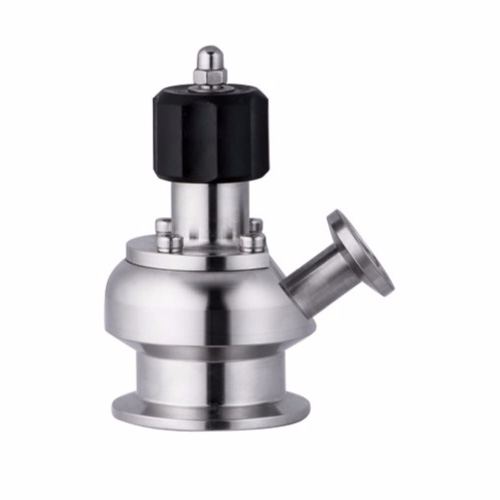

无菌取样阀

应用

该类型阀门系列是被设计用来在每一次取样操作之前和之后进行消毒灭菌处理之用。主要用于罐设备或管道里面的物料样品采集，也可安装在罐设备或管道的最低点用来排泄留液。广泛应用于啤酒、牛奶、饮料、果汁，生物制药等行业。

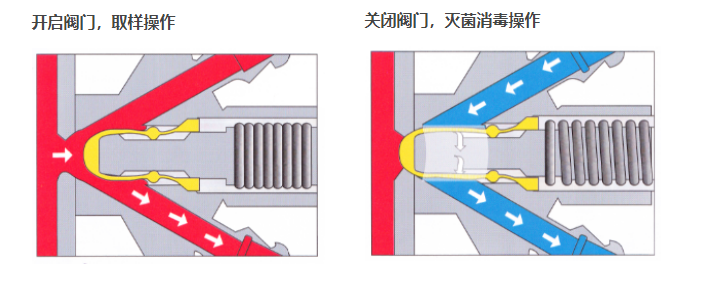

操作原理

阀门开启：取样

通过旋转把手（可调节式阀门），就可以打开阀门。当轴芯及膜片开启后，这样就使流体得以通过取样。

取样完成后，关闭阀；

用蒸汽清洁阀。请参见“灭菌”

阀门关闭：灭菌取样

反向操作手柄，阀门关闭，同时并保持两段软管之间的通道相通，以便进行灭菌消毒处理。如果需要使用蒸汽，则建议用户在出口端安装一个小型压力调节阀。

将蒸汽软管连接到阀的上部连接管上；打开蒸汽源，让它流过阀以进行灭菌，在121℃下持续1分钟；关闭蒸汽源；移走蒸汽软管，把一个无菌橡胶塞或无菌盲板安装到上部连接管上。

设计特点

无菌取样阀的组成部件包括三个部分：一个阀体，一个阀头以及一片膜片。

该阀门无死角设计。

该阀门采用四氟隔膜片，确保药液的洁净。

该阀门内部设有锥度，取样后使液体完全排放，无残留。

阀体和连接件由一整块材料制成，从而右避免出现裂纹和焊接气孔。

技术规格

工作压力：0～10bar

温度范围：1℃～150℃  干蒸汽（2bar):125℃

阀体材质：316L

阀盖：304

密封材质：聚四氟乙烯（PTFE）

连接方式：卡箍式、焊接
