阀门图例及图形符号

 来源：达蒙机械（昆山）有限公司

阀门图例简介：
     阀门图例（阀门图形符号）是指用绘图的方式将阀门用简单的图形描绘出来进行标注。阀门图例起到一个示意、标准的作用，一般来说，阀门图例的差异都不大，但也会存在一定程度上的区域性差别。阀门图例大全包括各个种类阀门的图例，其中也包含了球阀、蝶阀、闸阀、截止阀等多种常用阀门的符号信息。在给排水专业制图中，阀门图例大全是重要的参考资料。不同种类的阀门符号表示都不同，为帮助大家掌握各个阀门的符号表示方法，下面就为大家汇总下阀门图例大全，以供大家查阅。

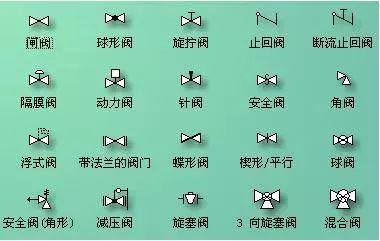

阀门图例大全

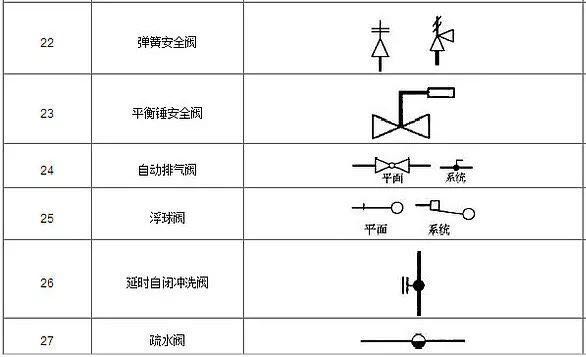

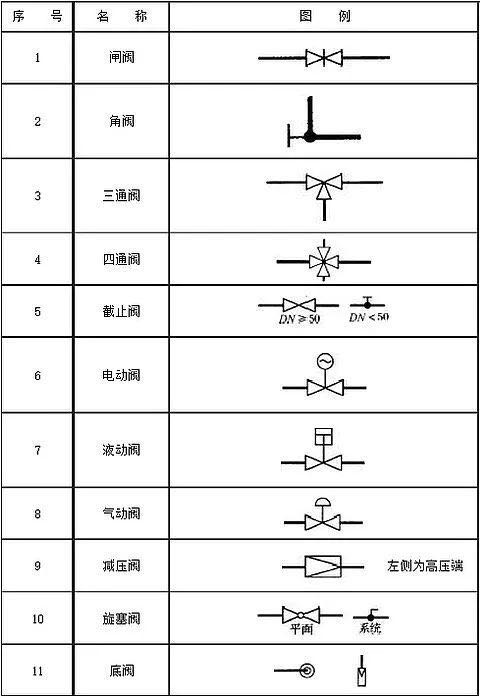

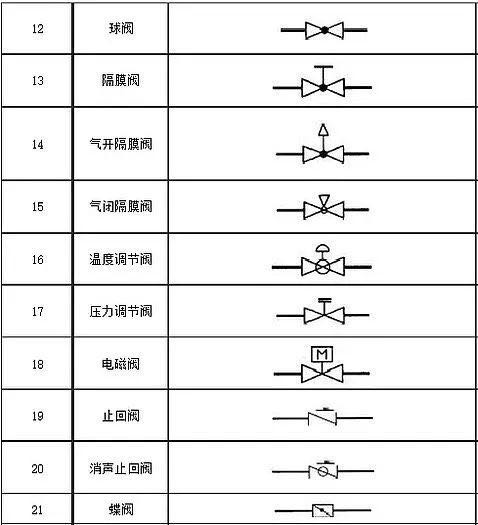

阀门图形符号：

注：阀门图例应以图样表示，不得以文字代替绘图。在绘图过程中，如果同一阀门符号表示的阀门用途不同时，可在图形右下角用大写英文名称的字头表示。如必须对某部分进行说明时，说明文字应通俗易懂、简明清晰。有关全工程项目的问题应在首页说明，局部问题应注写在本张图纸内。
