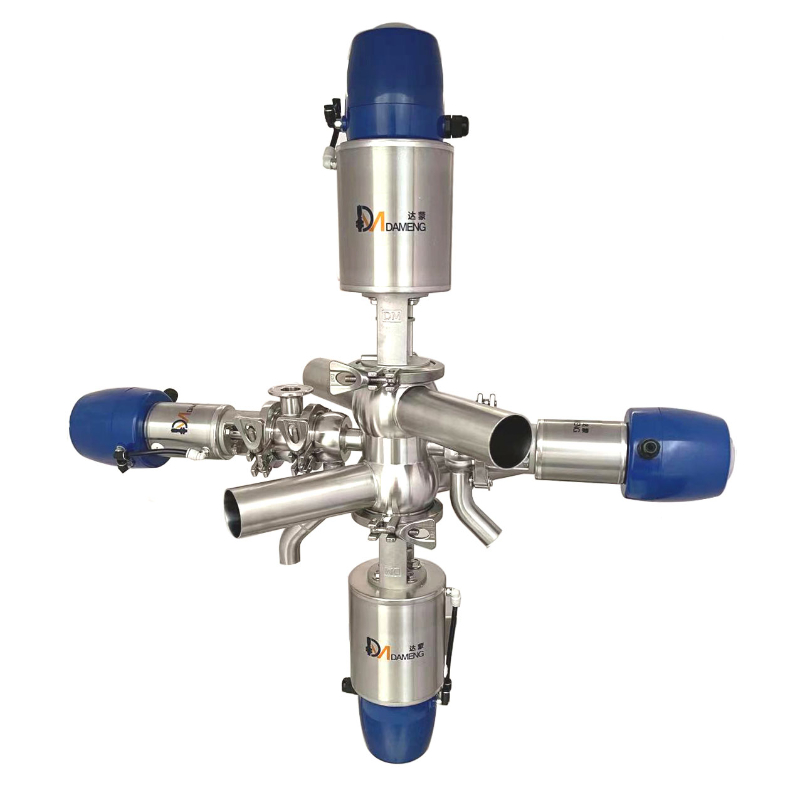

达蒙无菌防混阀是一种先进的双止回阀,用于卫生和无菌设备的防堵塞和排气混合阀要求无污染环境的工艺。阀门允许两种不同产品或液体同时流动通过同一阀门,无交叉污染风险。它的一体式膜片确保密封,防止侵入从大气中,甚至在不必要的压力峰值期间。 |
无菌防混阀采用灵活的模块化设计,操作简单随时在阿尔法拉瓦尔进行配置,以满足几乎任何流程要求从广泛的组件中选择,包括座椅升降、温度传感器或发射器。加上它的设计维护快捷方便,从而降低了维护的总成本与其他无菌产品相比,所有权降至最低水平阀门。 |
应用 |
这种无菌双座混合阀是专为在无菌环境中使用而设计的整个乳制品、食品、饮料和许多其他行业的工艺应用行业。 |
优势 |
•卓越的卫生性能,最大限度地提高产品安全性,最大限度地降低成本产品损失 |
•出色的灵活性和模块性,几乎可以满足任何需求 |
•由于卓越的清洁能力,运行时间更长 |
•与其他无菌设备相比,总成本降低高达45%阀门 |
•易于维护和更换零件 |
标准设计 |
达蒙无菌混合阀是一种常闭(NC)阀 |
通过压缩空气从远程位置控制。一集成阀塞/隔膜确保无菌操作。 |
有共四个阀门:两个主要产品阀门,通常为关闭(NC)和两个小型泄漏检测阀 |
常开/常开(NO/NO)或常闭/常闭 |
打开(常闭/否)。该阀门也可安装DM-TOP用于感应和控制阀门。 |
工作原理 |
达蒙无菌防混阀由一系列底座组成部件,包括阀体、阀塞/无菌隔膜片、气缸、 |
清洁选项和配件,支持广泛的无菌的应用。由PTFE表面和加强型表面组成三元乙丙橡胶背衬,隔膜形成密封,以确保无菌处理条件。泄漏检测孔可进行目视检查无需拆卸阀门即可进行检查,并提供先进的零件磨损通知。几个简单的可移动部件有助于可靠运行和降低维护成本。当主驱动发生时,所有四个阀都工作同时两个产品阀打开,两个泄漏检测阀关闭,以防止产品溢出。请遵守规则产品上膜片的最大允许工作压力阀门。产品线由两个单独的阀门(通常为两个)隔开关闭阀门)和无菌泄漏室,该泄漏室起到屏障的作用防止产品混合,并提供任何两个螺塞密封中的任何一个出现泄漏。两个小型泄漏检测阀(NO/NO或NC/NO)控制 |
蒸汽流入和流出泄漏室;这些必须保存主阀关闭时进行清洁和消毒。作为一种选择,一个两个泄漏检测阀中的一个可以作为转换阀提供阀门保持蒸汽流量,确保蒸汽连续流动主驱动过程中两个泄漏检测阀中的屏障该产品主要用于阀门。可使用转换阀来控制蒸汽流量,以便绕过泄漏室。在蒸汽前进线上,您可以添加一个额外的无菌SSV阀,用于在在主启动后冲洗泄漏室。 |

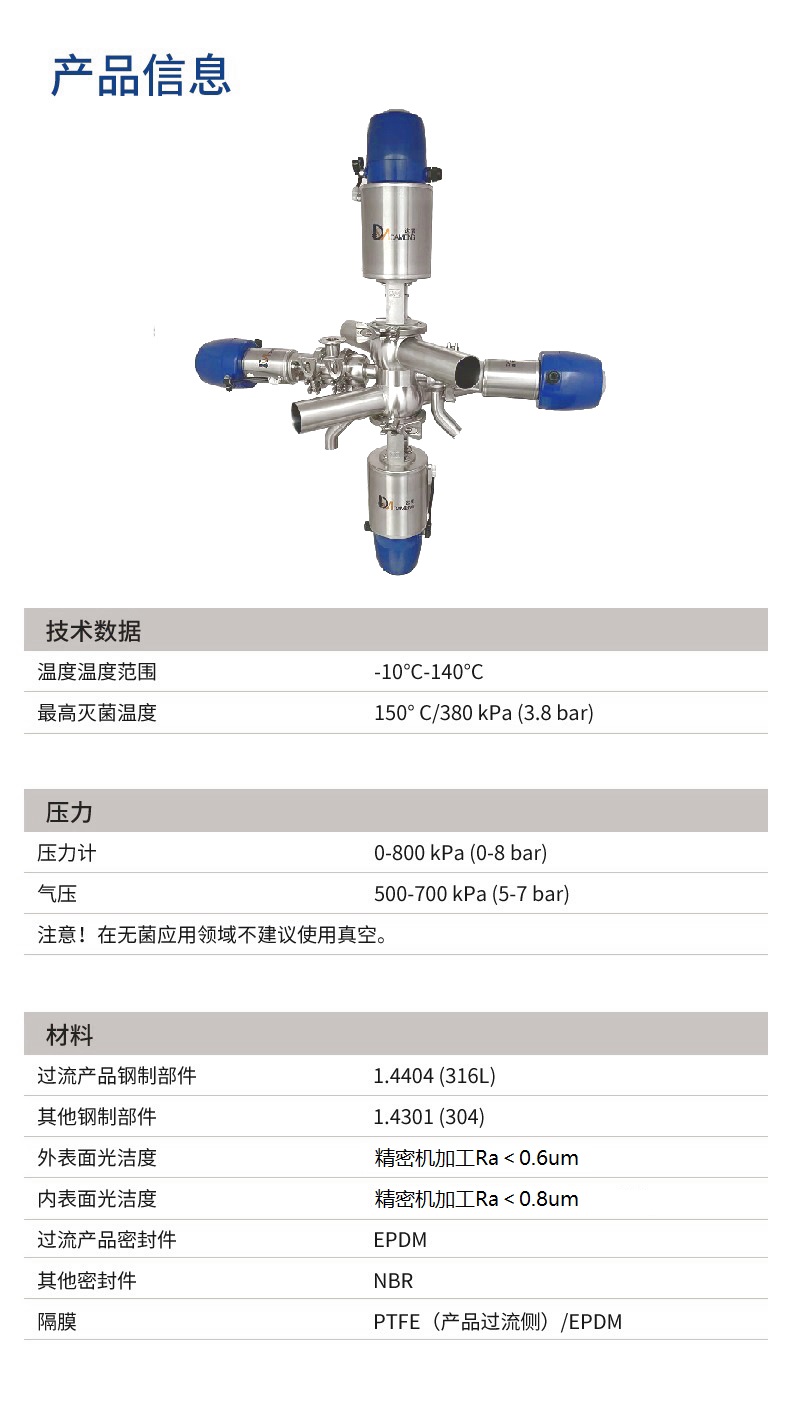

技术数据 |
压力 压力范围:0-800千帕(0-8巴) 空气压力:500-700千帕(5-7巴) 支持空气的压力范围:0-300 kPa/0-3 bar 在无菌应用中不建议使用真空。 物理数据 材料 产品接触钢件:1.4404(316L) 其他钢制零件:1.4301(304) 表面光洁度 外表面光洁度:亮面/(喷砂)可选 内表面光洁度:亮面,Ra<0.8µm 密封 产品接触密封件:EPDM 隔膜片:PTFE 尺寸 主阀ISO:Φ51mm;Φ63.5mm;Φ76.2mm |
工作原理
DMAM无菌防混阀可通过压缩空气远程控制。 该无菌模块化阀门有几个简单的可移动部件,非常可靠,维护成本低。 集成的阀塞/隔膜可确保实现无菌操作。
为了分离两种流体,阀门有两个独立的塞子和密封件。两个塞子之间的空间在泄漏室中形成无菌屏障,以确保无菌处理,并防止产品混合。 在罕见的一个密封件出现意外产品泄漏的情况下,
产品流入泄漏腔,并通过其中一个蒸汽阀排出,蒸汽阀也用作泄漏出口。
当进行主要启动时,两个产品阀门打开;两个蒸汽阀必须关闭,以防止产品溢出。 然后将无菌屏障从泄漏室移动到两个蒸汽阀中的塞子的后侧。
如要在主阀动作后清洁泄漏腔,您可以利用蒸汽冷凝水进行冲洗,清洁后,您可以使用蒸汽进行灭菌,并产生无菌屏障。
