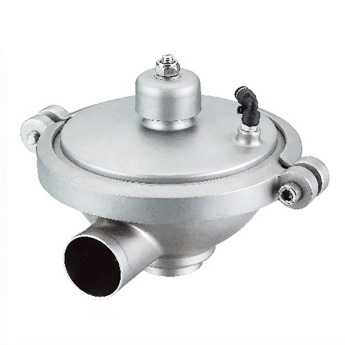

应用:
本阀门系列用于保持恒定的入口或出口压力;
阀体连接灵活多样;具有理想的流动性和可
清洗性;操作简单,易维护,保养;可直接调节。

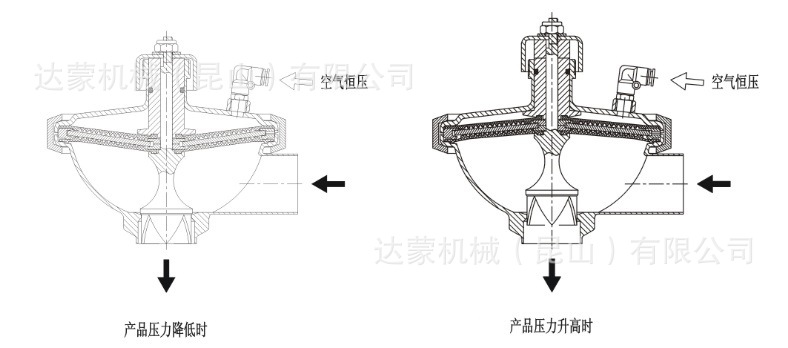

工作原理
由控制压缩空气的压力大小来控制调节阀芯的位置,从而达到所需的压力及流量。
技术参数:
1.最大生产压力:≤10bar
2.最小生产压力:0bar=大气
3.温 度 范 围:-10℃~95℃
(上隔膜PTF/EPDM):-10℃至+140℃(更高温度可定制)
4.压缩空气压力:0~8bar
5.流量范围Kv:全开(p=1bar)大约23m3/h·流量范围Kv:低能力(p=1bar):大约2m/。
执行器使用压缩空气质量要求:
1.压缩空气连接:空气管配备空气接头R1/8"
2.颗粒尺寸:0.01mm
3.油含量:0.08ppm
4.露点:大气温度以下10℃或更低
5.水含量:7.5g/kg
材质
阀体:AISI 304,AISI316L
阀头:AISI 304
产品过液钢件:AISI304,AISI316L
其他钢配件:AISI 304·上隔膜:腈(NBR)(标准)
下隔膜:PTFEEPDM橡胶,(标准)
可选择的上隔膜:EPOM/PTFE(温度95-140℃)
可选择的上隔膜:固体聚四氟乙烯(PTFE)(温度超过140℃)。
可选择的下隔膜:固体聚四氟乙烯(PTFE)(温度超过140)
O型环:腈(NBR)(标准)
可选择的O型环:Viton(FPM)(温度超过95℃)
表面处理:喷沙哑光
温度
最大杀菌温度,蒸汽(0.2-0.3MPa):121-134℃
