无菌径向阀门系列专为满足制药,生物技术和化妆品行业无菌工艺的最高要求而设计。阀门程序提供了理想地为这些行业服务所需的一切。
高质量的阀门系列包括不同的阀门类型,由于模块化构建,阀门也可以根据特定的工艺条件量身定制,并且从监管的角度来满足所有要求。

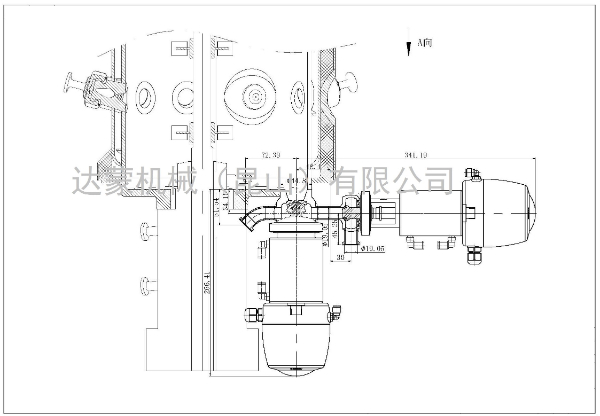

无菌径向罐底阀用于关闭罐中的流体介质。它们被设计成安装在底部的最低点,以关闭与储罐底部冲洗的介质,没有任何类型的集水槽。
无滞留的设计提供了完整的排水罐和最佳的CIP/SIP清洗。由于阀体连接法兰的坚固设计,阀门可以焊接到位,没有任何影响。

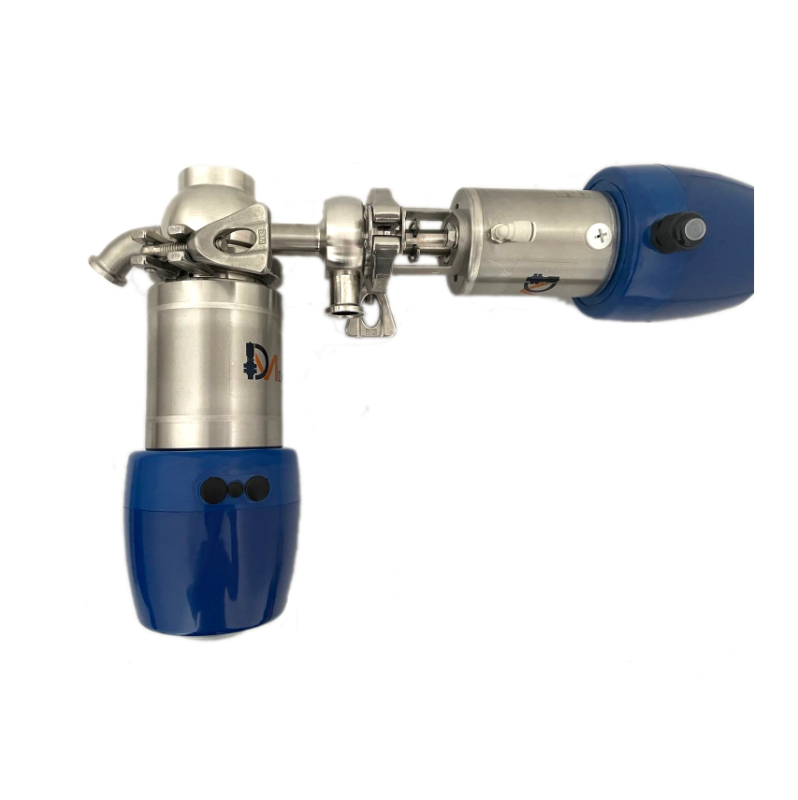

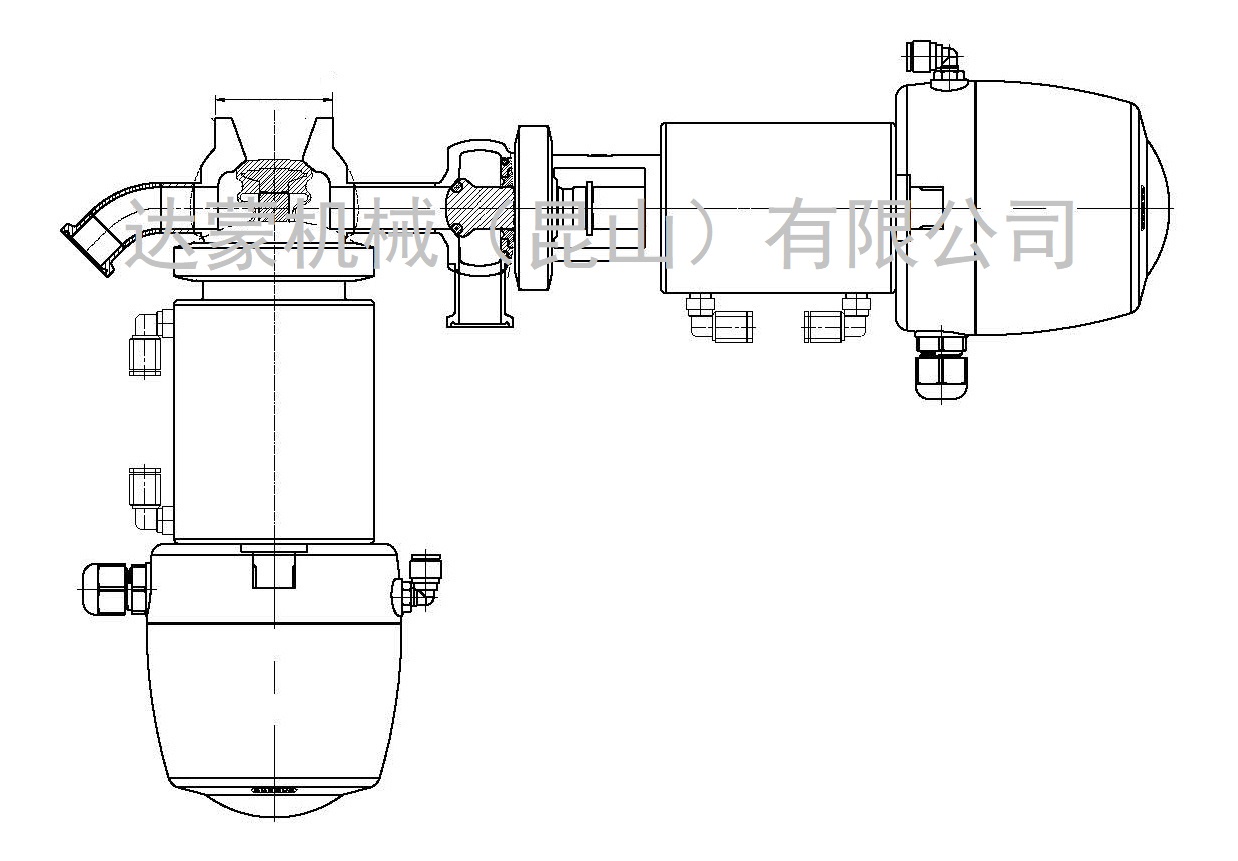

极其紧凑的设计允许罐底部阀安装到最紧密的空间。罐底阀有各种设计,以满足要求,例如, 带CIP/SIP侧阀的无菌径向罐底阀:罐底阀与一个附加侧阀执行。
这个选项以其紧凑的设计和理想的清洁性给人印象深刻,这大大有助于过程优化。

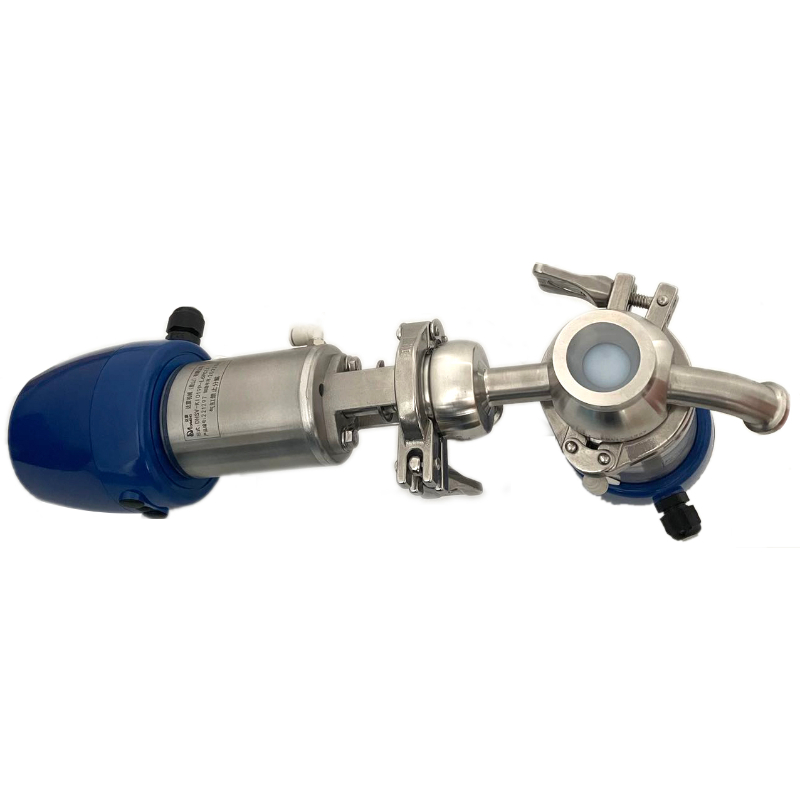

侧阀可用于CIP/SIP的供应和排水。外壳侧阀的阀座直接集成到罐底壳体的侧壁中。因此,额外的横向入口可以被密封,没有死空间。
由于阀杆采用PTFE波纹管气密密封,可提供最高水平的生产线隔离,从而有助于客户的产品和工艺安全。
项目 | 尺寸 |
标称压力阀 | 10 bar |
控制气压 | 执行器NC最小5bar,最大10bar。 |
执行器NO最小5bar,最大6bar。 | |
阀芯主密封 | PTFE波纹管 |
其它接液部密封 | EPDM |
产品主阀体制成 | 一体式锻件加工 |
产品主阀体的表面粗糙度 | Ra≤0.8μm |
接液部的钢材材质 | AISI 316L |
最大工作温度 | 135°C |
最大灭菌温度 | 150°C,60分钟 |
